Гладкий или кулачковый: как бандаж определяет судьбу уплотнения

Опубликовано: 16.07.2026

Выбор между гладким и кулачковым бандажом зависит от грунта, влажности, толщины слоя и требуемого уплотнения; базовые решения по каткам можно изучить в разделе дорожных катков.

Два подхода к одной задаче

Грунтовые катки выпускаются с гладкими барабанами. Это универсальная заготовка, которая хорошо работает на связных грунтах — глинах, суглинках, тяжёлых лёссах. Гладкая поверхность барабана создаёт сплошной контакт, и уплотнение идёт равномерно по всей ширине прохода.

Но стройка редко ограничивается идеальными грунтами. Появляется песок, щебень, шлак, отсев — и тут гладкий барабан начинает буксовать, грунт под ним выдавливается в стороны, а плотность остаётся неравномерной. Именно в этот момент возникает потребность в бандаже или накладке.

Хотя эти термины иногда путают, между ними есть разница. Накладка на каток — это, как правило, съёмный элемент, который крепится к гладкому барабану. Она может быть резиновой, полиуретановой, из износостойкой стали. Бандаж на грунтовый каток — более объёмная конструкция, часто сварная, которая надевается на барабан и фиксируется. А кулачковый бандаж — это уже специфический подвид с выступами определённой формы.

Кулачковый бандаж: когда без него не обойтись

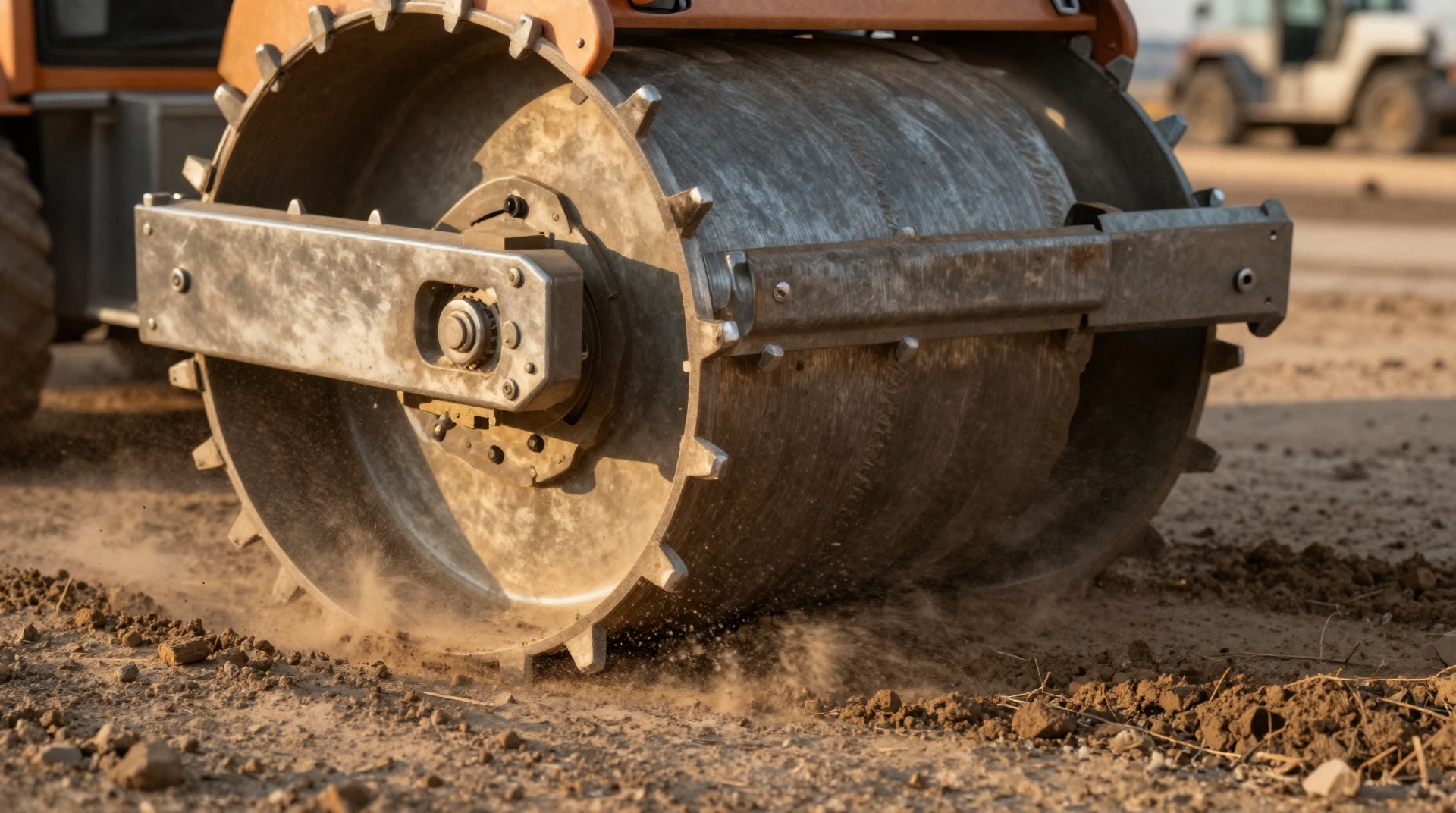

Кулачковый бандаж узнаётся сразу — по рядам выступов, похожих на тракторные гусеницы или шипы. Эти кулачки не случайны: их форма, высота и расположение рассчитаны под определённые типы материала.

Типичная ситуация — уплотнение несвязного грунта. Песок, мелкий щебень, ПГС. Гладкий барабан по такому материалу скользит, создаёт гладкую корку сверху, а внизу грунт остаётся рыхлым. Кулачковый бандаж работает иначе: выступы проникают в толщу материала, перемешивают и дробят его, выгоняя воздух из промежутков между частицами. Уплотнение идёт не только сверху вниз, но и внутри самого слоя.

Другой случай — работа на грубом щебне крупной фракции. Здесь гладкому барабану просто не за что зацепиться, он катится по верхним камням, как по стиральной доске. Кулачки проваливаются между камнями и передают усилие вглубь.

Ещё одна область — дорожное строительство в холодное время года. Мёрзлый грунт, насыпной снег, ледяная корка — кулачковый бандаж разрушает эти прослойки и позволяет достичь плотности, которую гладким барабаном получить невозможно физически.

Гладкие и полугладкие накладки: тонкая настройка

Не всегда нужен агрессивный кулачок. Часто задача наоборот — сделать уплотнение более деликатным или добиться определённого качества поверхности.

Резиновые накладки применяют там, где важен чистый след барабана. Это актуально при финишном уплотнении асфальтобетона, хотя это скорее область дорожных катков. Но и на грунтовых работах резина бывает полезна — например, при уплотнении щебёночного основания под чувствительные покрытия, где нельзя допустить сдвига частиц.

Стальные гладкие накладки — это скорее защита барабана от абразивного износа при работе с жёсткими материалами. Щебень, шлак, строительный мусор — всё это быстро съедает заводской барабан. Съёмная накладка стоит дешевле замены барабана, и её можно поменять в поле.

Полугладкие варианты с минимальным рифлением занимают промежуточную нишу. Они дают чуть лучшее сцепление, чем полностью гладкая поверхность, но не так агрессивны, как полноценный кулачковый бандаж.

Логика выбора: от грунта к решению

Чтобы не гадать, полезно действовать от обратного — смотреть на материал, который нужно уплотнить.

• Тяжёлые связные грунты (глина, суглинок при оптимальной влажности) — гладкий барабан справляется сам. Накладка не нужна.
• Песок, ПГС, мелкий отсив — кулачковый бандаж с невысокими, часто расположенными выступами.
• Крупный щебень, шлак — кулачковый бандаж с массивными, редкими кулачками, способными проникать между камнями.
• Смешанные насыпные грунты с включениями — бандаж со средними параметрами, универсальный вариант.
• Финишные слои, чувствительные к сдвигу — резиновая или полиуретановая накладка.
• Абразивные материалы, высокая износостойкость — стальная накладка как защитный экран.

Что ещё влияет на решение

Грунт — главный, но не единственный фактор. Вес катка и ширина барабана определяют удельное давление. Лёгкий каток с кулачковым бандажом может просто не продавить материал на нужную глубину — кулачки будут скользить по поверхности. Тяжёлый каток с агрессивным бандажом на тонком слое может переуплотнить верхнюю часть и разорвать нижнюю.

Толщина уплотняемого слоя тоже диктует свои условия. Кулачковый бандаж эффективен на слоях 200–400 мм. На более тонких слоях кулачки могут упираться в подстилающий слой и портить геометрию. На очень толстых насыпях — 500 мм и больше — даже мощный кулачковый бандаж не достанет до низа, и придётся уплотнять послойно.

Ещё один момент, о котором часто забывают — ремонтопригодность. Кулачковый бандаж — деталь сварная, и при интенсивной работе кулачки изнашиваются, обламываются, деформируются. Хороший бандаж позволяет заменять отдельные кулачки или секции, а не менять всю конструкцию целиком. Это особенно важно при работе с абразивными материалами, где износ идёт неравномерно — по краям барабана кулачки стираются быстрее.

Вместо универсального рецепта

Идеального бандажа, который решит все задачи, не существует. Гладкий барабан — это стартовая точка, которая покрывает процентов тридцать типичных ситуаций. Остальные семьдесят требуют адаптации. И здесь выбор между кулачковым бандажом и накладкой — это не вопрос предпочтений, а вопрос физики материала, который лежит перед катком.

Практический совет, который звучит банально, но работает: прежде чем заказывать или подбирать бандаж, стоит провести пробный проход гладким барабаном и посмотреть, что именно происходит с грунтом. Выдавливается ли он в стороны? Скользит ли каток? Остаётся ли рыхлая прослойка? Ответы на эти вопросы точнее любых таблиц подскажут, какой бандаж нужен — и нужен ли вообще.
